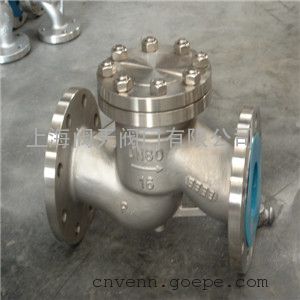

H41W不锈钢止回阀产品概述:
升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路,而立式升降止回阀一般就安装在垂直管路。本产品严格按GB12236标准设计制造,产品性能优良,密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。适用介质为:水、油品、蒸汽、酸性介质等。
3、H41W不锈钢止回阀设计、制造标准
3.1设计制造按:GB/T12235
3.2结构长度按:GB/T12221
3.3连接法兰:JB/T79-1994
3.4法兰尺寸和密封面形式按:JB/T82(RF)
3.5检查与试验按:GB/T13927 JB/T9092-1999
另:法兰尺寸和密封面形式及检查和试验也可按用户要求
4、H41W不锈钢止回阀主要性能规范
5、H41W不锈钢止回阀产品性能参数公称压力(MPa) 试验压力(MPa) 壳体 密封(液) 密封(气) 上密封 6.4 9.6 7.04 0.6 7.04
6、H41W不锈钢止回阀主要零部件:H41H型PN64升降式止回阀主要性能参数 型号 PN 工作压力 /MPa 适用温度 /℃ 适用介质 Z41H-64 64 64 ≤ 425 水、蒸汽、油品
7、H41W不锈钢止回阀主要连接及外形尺寸: 单位/mm零件名称 材 质 阀体、阀盖 WCB 阀座及密封面 WCB密封面焊铬不锈钢 阀瓣及密封面 WCB密封面焊铬不锈钢 密封垫片 不锈钢柔性石墨缠绕垫片 H41H-64 重量
(Kg)公称通径
DN(mm)尺 寸(mm) L D D1 D2 D6 b Z-Φd H 15 210 105 75 55 40 18 4一φ14 100 7 20 230 125 90 68 51 20 4一φ18 110 ll 25 230 135 100 78 58 22 4一φ18 125 13 32 260 150 110 82 66 24 4一φ23 140 14 40 260 165 125 95 76 24 4一φ23 168 20 50 300 175 135 105 88 26 4一φ23 170 23 65 340 200 160 130 110 28 8一φ23 188 37 80 380 210 170 140 121 30 8一φ23 205 46 100 430 250 200 168 150 32 8一φ25 230 68 125 500 295 240 202 176 36 8一φ30 230 89 150 550 340 280 240 204 38 8一φ34 265 131 200 650 405 345 300 260 44 12一φ34 310 235
