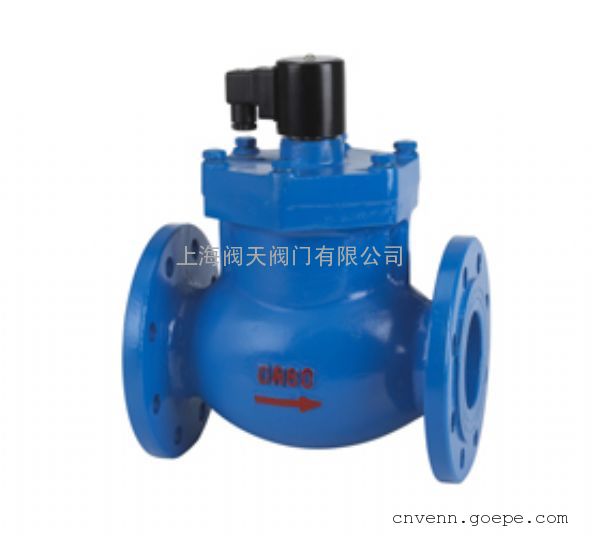

ZCZ铸钢电磁阀
ZCZ铸钢电磁阀工作原理
ZCZ铸钢电磁阀是由副阀和主阀两大部件构成的先导式二次开阀的电磁阀。是靠副阀的启闭来控制主阀的通断。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，在断电常位时，副阀口封闭，主阀呈断路，当电讯号进入导阀线圈时，活动铁芯受电磁力作用吸上打开副阀口，主阀阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，工作介质硬可流通。但当电讯号消失时，活动铁芯复位，封闭住副阀口，工作介质自平衡孔进入阀杯内，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封住主阀口，阀又呈关闭状态。常开电磁阀，在断电常位时，由弹簧作用，副阀口打开，主阀流通。当电讯号进入副阀线圈时，活动铁芯受电磁作用吸下，副阀口封闭，中温电磁阀工作介质经平衡孔进入阀杯内，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封主阀口，阀门呈关闭状态。当主阀断电时，电磁力消失，副阀打开，主阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，介质流通，阀呈开启状态。
ZCZ铸钢电磁阀技术参数
ZCZ铸钢电磁阀外形连接尺寸介质种类 蒸汽、常温液体、气体等、高温液体、气体 介质温度(℃) ≤200 工称压力(Mpa) 1.6 电源电压 AC220V·DC24V其余规格可作特殊订货 公称通径（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 流量系数 Kv值 2.8 5 8.5 12 18 28 45 70 110 180 250 600 870 1000 1320 工作压力(Mpa) 0.04～1.6 0.1～1.6 功率 VA 40 30 50 阀体材质 铸钢和不锈钢 型号规格 公称通径 内螺纹连接 法兰连接 DN 内螺纹 外形尺寸 外形尺寸 法兰尺寸 G H L H L D D1 D2 n-d b f ZCZ-15 15 1∕2 148 92 176 130 95 65 46 4-Ø14 14 2 ZCZ-20 20 3∕4 148 92 181 150 105 75 56 4-Ø14 16 2 ZCZ-25 25 1 148 110 210 160 115 85 65 4-Ø14 16 3 ZCZ-32 32 11∕4 182 120 221 180 140 100 76 4-Ø18 18 3 ZCZ-40 40 11∕2 182 140 230 200 150 110 84 4-Ø18 18 3 ZCZ-50 50 2″ 192 162 252 230 165 125 99 4-Ø18 20 3 ZCZ-65 65 260 290 185 145 118 4-φ18 20 3 ZCZ-80 80 260 310 200 160 132 4-φ18 20 3 ZCZ-100 100 290 350 220 180 156 4-φ18 22 3 ZCZ-125 125 365 400 250 210 184 4-φ18 22 3 ZCZ-150 150 400 480 285 240 211 4-φ22 24 3 ZCZ-200 200 443 600 340 295 266 4-φ26 24 3 ZCZ-250 250 493 750 395 350 319 4-φ26 26 4
-
上海阀天阀门有限公司
球阀、蝶阀、截止阀、闸阀、止回阀、过滤器疏水阀、旋塞阀、针型阀,减压阀,安全阀，电磁阀、排气阀、排泥阀、呼吸阀、阻火器、放料阀、气动阀门、保温阀门、隔膜阀
ZCZ铸钢电磁阀工作原理
页面价格仅供参考，具体请联系报价起批量 价格 - ≧1 台
￥450.00
- 产品型号：ZCZ
- 品 牌：上海阀天
- 所 在 地：上海
- 更新日期：2025-10-11
选择 1台起售 ￥450.00 库存充足 -+合计：1台总价：450.00元上海阀天阀门有限公司 地址： 上海嘉定区宝钱公路5000弄352内容声明：谷瀑为第三方平台及互联网信息服务提供者，谷瀑（含网站、客户端等）所展示的商品/服务的标题、价格、详情等信息内容系由店铺经营者发布，其真实性、准确性和合法性均由店铺经营者负责。谷瀑提醒您购买商品/服务前注意谨慎核实，如您对商品/服务的标题、价格、详情等任何信息有任何疑问的，请在购买前通过谷瀑与店铺经营者沟通确认；谷瀑上存在海量店铺，如您发现店铺内有任何违法/侵权信息，请在谷瀑首页底栏投诉通道进行投诉。
