燃气平板闸阀结构特点

燃气平板闸阀产品概述：

燃气平板闸阀专用于天然气、液体石油气煤气、油品等。它以独特的设计、新颖的结构和良好的密封性能彻底解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命。真正达到零泄漏。该阀开启轻巧经久耐用、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等。

燃气平板闸阀产品原理：

燃气平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。


燃气平板闸阀结构特点：

●阀体采用铸造结构。

●阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。

●阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面清除闸板脏物的作用。

●闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。

●阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。

●阀门关闭时能自动卸掉内腔高压(详见工作原理图)，保证使用安全。

●采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。

●直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。

燃气平板闸阀性能规范：

注：抗硫阀门型号前加“K”，调节阀型号前加“L”，耐磨型号F后加“M”。

燃气平板闸阀产品标准：

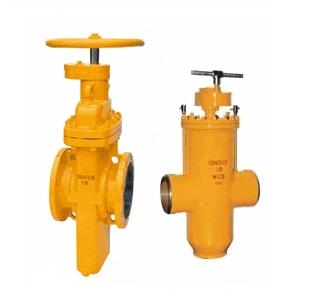

燃气平板闸阀外形结构图：
