详细信息
锻钢截止阀
锻钢截止阀有三种阀盖设计，*种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
结构设计和规范
锻钢截止阀制造按API 602,BS5352,ANSI/ASME B16.34.
试验与验收按API 598,标识按照MSS SP-25.
结构型式
1.全通径或缩径；
2.明杆带支架；
3.两端自动调心的填料压套；
4.用缠绕式垫片密封的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖；
5.本体倒密封；
6.承插焊接ANSI/ASME B16.11；
7.螺纹端(NPT端)按ANSI/ASME B1.20.1。
主要零件材料
注意：1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。序号 零件名称 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 阀体 A105 A182F22 A182F304(L) A182F316(L) 2 阀瓣 A276420 A276304 A276304(L) A276316(L) 3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L) 4 垫片 316夹柔性石墨 316夹PTFE 5 阀盖 A105 A276f304 A276F304(L) A276F316(L) 6 螺栓 A193B7 A193B16 A193B8 A193B8M 7 销钉 A276420 A276 304 8 填料压套 A276410 A182F304(L) A182F316(L) 9 活节螺栓 A193B7 A193B16 A193B8 A193B8M 10 填料压板 A216WCB A351CF8 11 螺母 A1942H A1944 A1948 A1948M 12 阀杆螺母 A276410 13 锁紧螺母 A1942H A1944 A1948 A1948M 14 铭牌 SS 15 手轮 A197 16 填料 柔性石墨 PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃
2、CS=碳钢；AS=合金钢；SS=不锈钢；
规格尺寸及重量 （mm）
800LB
900～1500LBNPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 全径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 79 79 92 111 120 152 172 200 H(开) 166 166 171 207 240 258 330 355 W 100 100 100 125 160 160 180 200 重量 螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6 焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8
NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 全径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 92 111 111 120 152 172 200 220 H(开) 171 207 207 240 258 330 355 370 W 100 125 125 160 160 180 200 240 重量 螺栓式 2.2 3.7 3.6 6.8 7.6 11.6 15.0 21.9 焊接式 2.0 3.4 3.3 6.0 5.6 10.3 14.2 18.0
-
上海阀天阀门有限公司
球阀、蝶阀、截止阀、闸阀、止回阀、过滤器疏水阀、旋塞阀、针型阀,减压阀,安全阀，电磁阀、排气阀、排泥阀、呼吸阀、阻火器、放料阀、气动阀门、保温阀门、隔膜阀

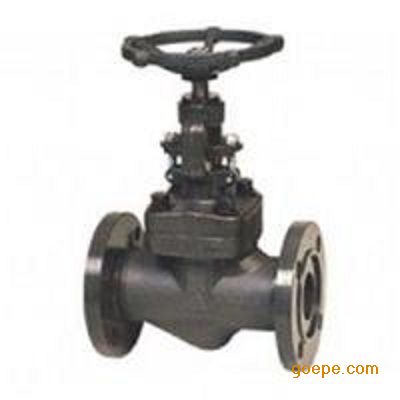

上海阀天J41W锻钢截止阀
页面价格仅供参考，具体请联系报价起批量 价格 - ≧1 台
￥780.00
- 产品型号：J41W
- 品 牌：上海阀天
- 所 在 地：上海
- 更新日期：2025-10-11
选择 1台起售 ￥780.00 库存充足 -+合计：1台总价：780.00元上海阀天阀门有限公司 地址： 上海嘉定区宝钱公路5000弄352内容声明：谷瀑为第三方平台及互联网信息服务提供者，谷瀑（含网站、客户端等）所展示的商品/服务的标题、价格、详情等信息内容系由店铺经营者发布，其真实性、准确性和合法性均由店铺经营者负责。谷瀑提醒您购买商品/服务前注意谨慎核实，如您对商品/服务的标题、价格、详情等任何信息有任何疑问的，请在购买前通过谷瀑与店铺经营者沟通确认；谷瀑上存在海量店铺，如您发现店铺内有任何违法/侵权信息，请在谷瀑首页底栏投诉通道进行投诉。
